產品簡介

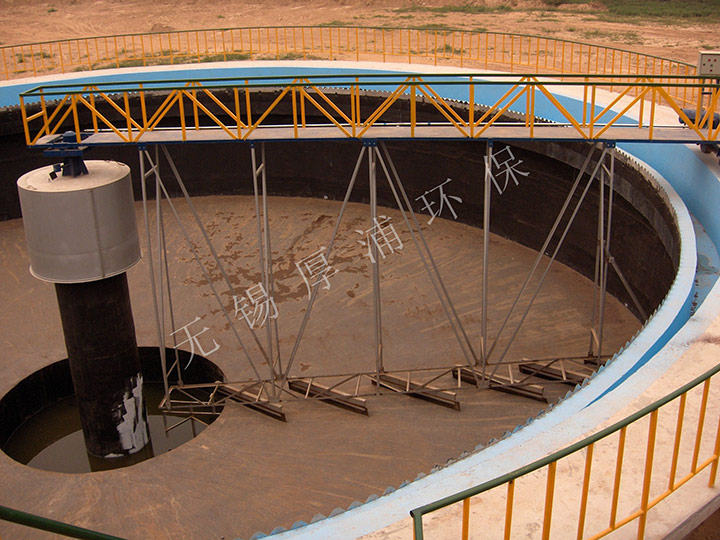

       ZBG型周邊傳動吸泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除。按其結構可分為單周邊傳動吸泥機和雙周邊傳動吸泥機。

結構和工作原理

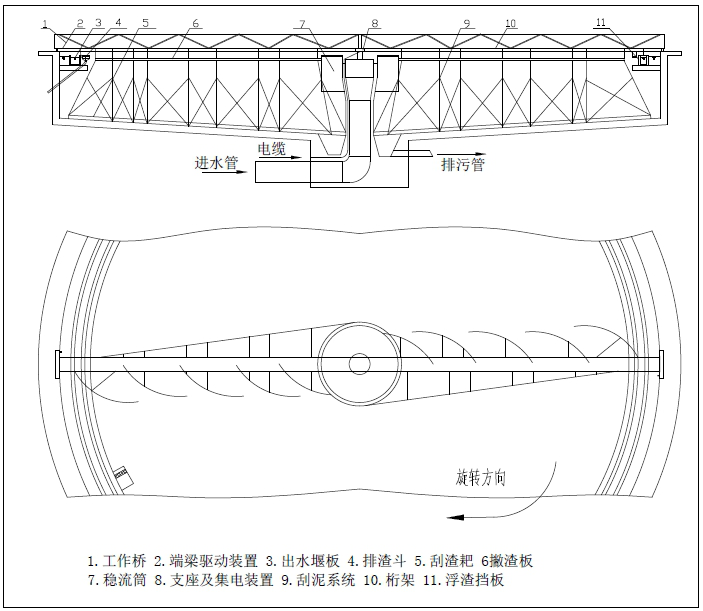

       ZBG型周邊傳動吸泥機主要由穩流筒、集電裝置、中心支座、工作橋（主梁）、刮泥結構、排渣機構、驅動裝置、行走裝置和電控箱等部分組成。
       中心支座由固定支撐座、回轉軸承和橋架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置，由集電環和電刷架組成。浮渣刮板、浮渣耙板、浮渣漏斗組成排渣機構，能有效地清除水面浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥結構、排渣機構等，在行走裝置的帶動下來完成刮泥、排渣工作。
       原水從池底經中心支墩上不流出，并經穩流筒配水后，呈輻射狀流向池子周邊集水槽出水，隨著輻向流速的降低，原水中的懸浮物被分離而沉降于池底。工作橋以中心支座為圓心，帶動刮泥、排渣機構，在驅動裝置驅動下將污泥刮集至沉淀池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。

主要特點
       1、傳動裝置進行了優化設計，效率高，外形趨美觀，可按照用戶要求配進口減速機或軸裝式減速機，美觀耐用；
       2、該設備處理量大，刮集污泥效果好；
       3、該設備結構緊湊，占地面積小，操作維護方便；
       4、該設備運行平穩，吸泥、刮浮渣能同時進行，能耗省。

主要技術參數

型號	池徑D （m）	池深H （m）	周邊線速度 （m/min）	驅動功率 （kw）
ZBG-20	20	3.5	1.36	1.1
ZBG-25	25	3.5	1.70	1.5
ZBG-30	30	4.0	2.04	2.2
ZBG-38	38	4.0	2.58	1.1×2
ZBG-45	45	4.5	3.05	1.1×2
ZBG-50	50	4.5	3.38	2.2×2
